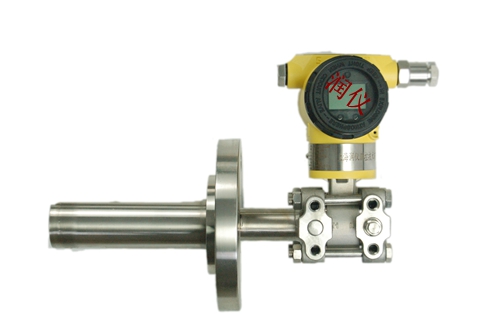

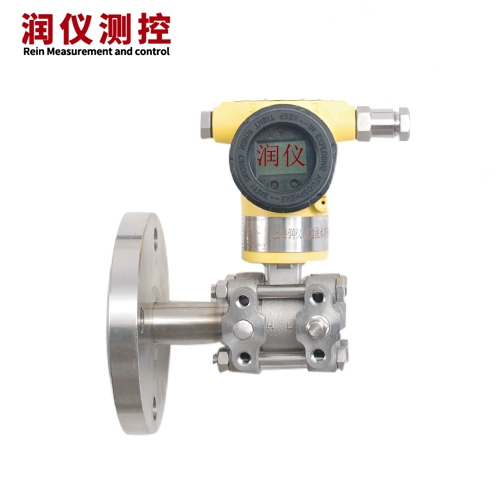

SR3051LT法兰式液位变送器
概述
3051LT法兰式液位变送器的关键原材料,元器件和低部件均源自进口或合资,整机经过严格组装和测试,改产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内很为流行,并被广泛使用的两种变送器(罗斯蒙特3051与横河EA)的结构优点,让使用者有耳目一新的感觉,同时与传统的系列产品在安装上课直接替换,有很强的通用性和代替能力。为适合国内自动化水平的不断提高和发展,该系列铲平除涉及小巧精致外,更推出具有HART现场总线协议的智能化功能。
305LT型法兰式压力变送器采用差动电容式压力传感器,可对各种容器进行精确的压力测量,填充液:硅油、植物油,有平法兰和插入式法兰可选,法兰有3英寸或4英寸,可以根据用户定制法兰,法兰膜片材料可选,接液膜片:不锈钢316L、哈氏合金、镀金膜片、PTFE覆膜、PFA喷涂、FEP喷涂、钽膜片。
模拟性特点
◇精度高
◇量程、低点外部连续可调
◇稳定性能好
◇正迁移可达500%、负迁移可达600
◇二线制
◇阻尼可调、耐过压
◇固体传感器设计
◇无机械可动部件、维修量少
◇全系列统一结构、互换性强
◇接触介质的膜片材料可选
◇单边抗过压强
◇低压浇铸铝合金壳体
应用场合
适合测量高温、高粘度、腐蚀性、易沉淀等流体介质,广泛应用于各种工业自控环境,涉及水利水电、铁路交通智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等诸多行业。
性能参数
使用范围:液体、气体和蒸汽
信号输出:两线制4~20mA隔离直流信号叠加HART数字信号输出,可选择线性或方输出很 大输出电流不超过
供电电源:直流12~45V;HART通信时,供电电压范围为:155~45VDC;一般工作电压 24VDC
负载范围:HART通信时,电源回路中的电阻≥250欧,电源电压≥15.5伏
通信距离:连接导线线径大于0.6mm通信距离约1500米
显示器:智能LCD液晶背光5位半数字显示;
低位和量程迁移:测量范围的下限不低于大测量范围的下限值,上限不超过很大测量范 围的上限值,即工作量程不超过传感器的极限值,低位和量程可设置 在4~20mA的任何对应点
低压力微调:用F3按键或编码电位器旋钮,修正变送器安装位置变动或低位漂移所产生 的误差,把变送器的所受的压力调整为低压力值
阻尼值:电子阻尼可调范围0~32秒
故障报警:自诊断程序检测出故障时,模拟输出高于20.8mA或低于39mA
温度补偿:计算机采集温度数据使变送器进行温度补偿
温度指示:指示变送器工作的现场环境温度值
工作温度:电子线路:-40~+85℃,带LCD液晶显示器时30~+80℃
敏感元件(充硅油):-40~+104℃
敏感元件(充惰性油):-18~+71℃
安全防护:AND电路保护设计,抗静电冲击、浪涌电流,过载保护功能强大。
