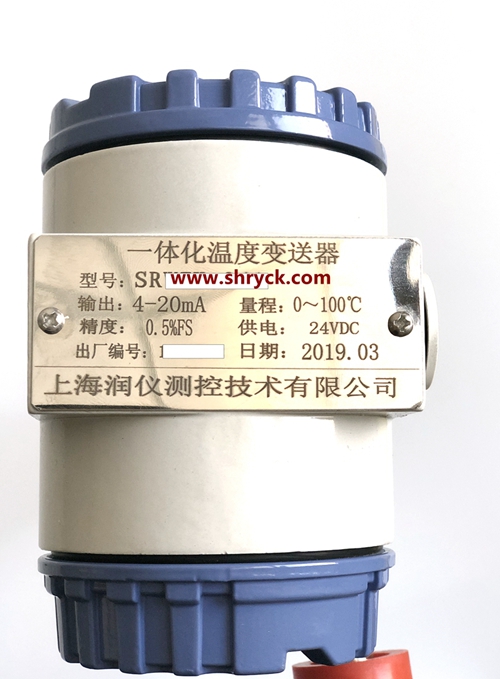

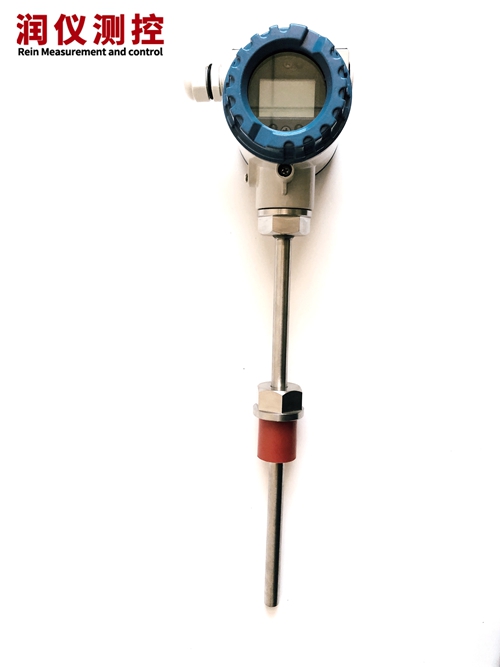

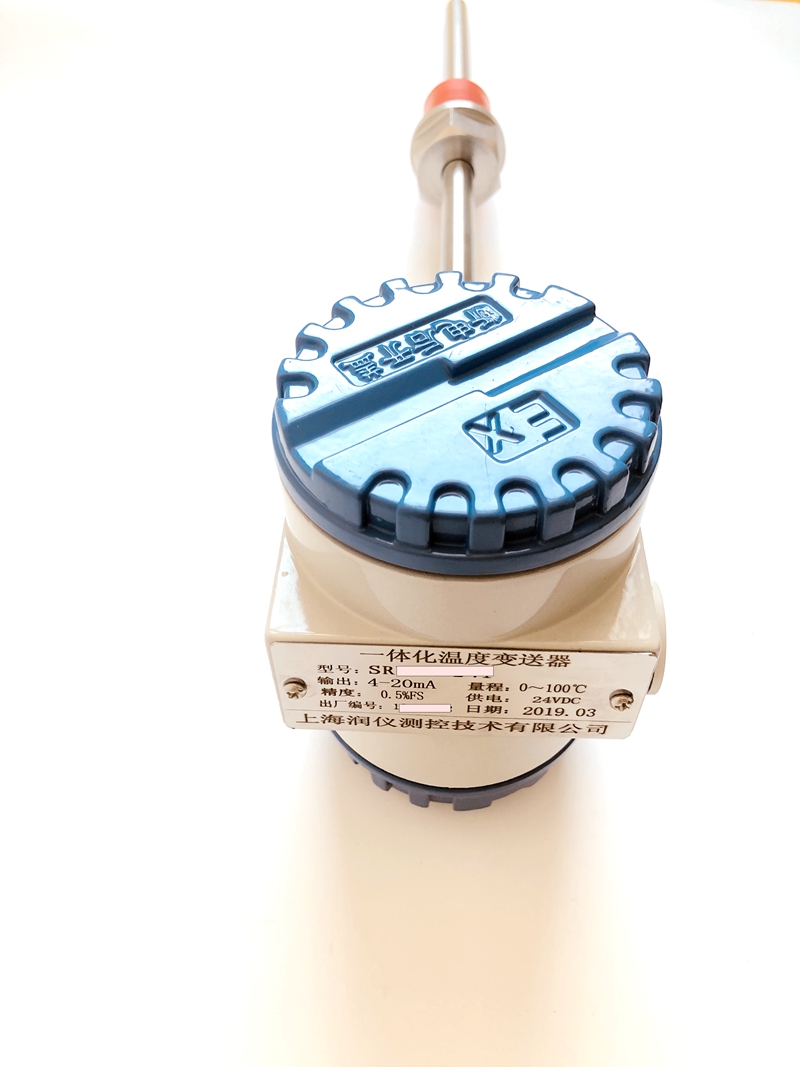

一体化温度变送器

概述:

  热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元,与工业热电偶,热电阻配套使用,立采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线).将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA,0-10mA的输出信号.

  该温度变送器可直接安装在热电偶,热电阻的接线盒内与之形成一体化结构.它作为新一代测温仪表可广泛应用与治金,石油,化工,电力、轻工、纺织、食品国防以及科研等工业部门。

工作原理:

  热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调低和热电偶补偿等相关电路.经调低后的信号输入到运算放大器进行信号放大,放大的信号一路经V/转换器计算处理后以4-20mA直流电流输出:另一路经A/D转换器处理后到表头显示 变送器的线性化电路有两种,均采用反馈方式.对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化温度变送器有两种显示方式:LCD或者LED.温度变送器采用两线制方式输出。

技术参数

  输入信号:热电偶:K,E,J,B.S,T,N.热电阻:Pt100,Cu50,Cu100(三线制、四线制).智能型温度变送器的输入信号可通过手持器和PC机任意设置；

 输出信号:在量程范国内输出420mA 直流信号,与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4-20mA直流信号同时加符合HART标准协议通信:南潟式温度变送器:输入与输出相隔离;

电压500V,增加了抗共模干扰能力,婴适合与计算机连网使用；

  基本误差:0.5%FS,0.2%FS,智能型0.2%FS;

  接线方式:二线制;

  显示方式:四位LCD或者LED显系现场温度,智能型可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数;

  工作电压:普通型号12V-35V,智能型12V45V,额定工作电压为24V;

  允许负载电阻:500(4VDC供电极限负载电阻R(max)=50(Vm12),例如在额定工作电压24V时,负载电阻可在0-600范围内选择使用;

 工作环境:

         a:工作温度25-+80℃

         b:相对湿度:5%-95

         c:机械振动f50Hz,振幅≤0.5mm

         d：无腐蚀气体或类似的环境

         e：功耗≤0.5W

         f:防爆标志:d‖BT5

         g:防护等级:P9

         h: 环境影响系数:8≤0.05%℃

注：订货须知

        特殊规格订货中经双方协商决定。

        可根据用户需要配有相应材质的保护管。如刚玉管或高铝质保护管

        如果有其他特殊要求请在订货时注明
